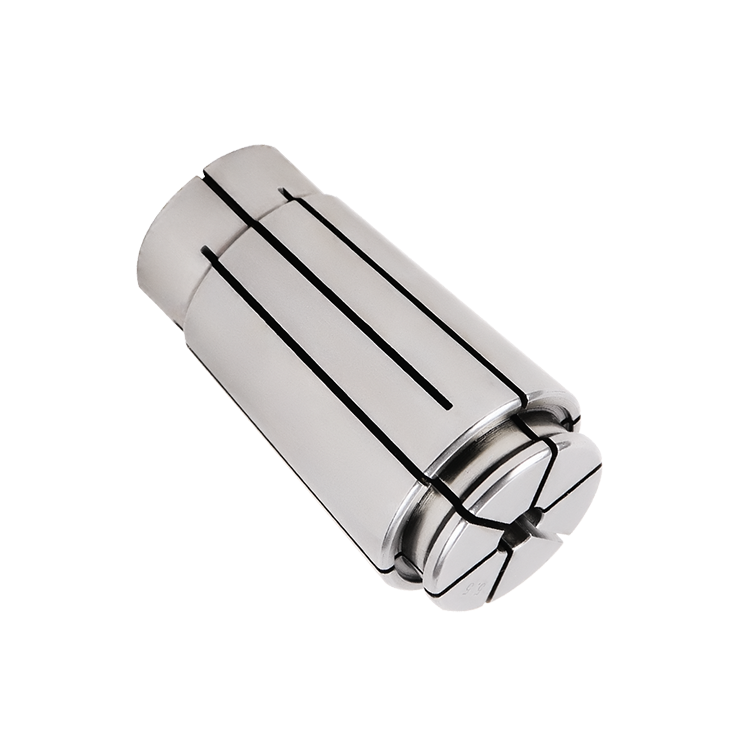

彈簧夾頭
彈簧夾頭
- UP級高精度ER彈簧夾頭產品材質：日本進口SUJ2
- 熱處理硬度：HRC56-58
- 本體精度：0.005
- 表面粗糙度：RZ2.5以內
特點：同心度按DIN標準規范全數檢驗。用於夾持銑刀、絲錐、鉸刀等工具。具有彈性伸縮的功能、應用范圍廣、富變化性。
0537 3903390
177-5376-9623產品參數
PRODUCT PARAMETERS
彈簧夾頭產品參數因具體型號和應用場景的不同而有所差異，以下提供一些通用的彈簧夾頭產品參數概述：
主要參數：
1、夾持范圍：不同的彈簧夾頭具有不同的夾持范圍，例如，某些彈簧夾頭可以夾持直徑范圍在φ2~φ25的刀具。
2、內孔錐度：彈簧夾頭的內孔錐度也是關鍵參數之一，常見的錐度角如4°（半角），這決定了夾持的精度和強度。
3、卡簧彈性變形量：卡簧的彈性變形量決定了夾持力的可調范圍，常見的彈性變形量有0.2mm、0.25mm、0.5mm等。
4、轉速：彈簧夾頭需能夠承受一定的轉速，例如GSK彈簧夾頭刀柄可達25000rpm的高速運行。
5、精度：跳動精度是衡量彈簧夾頭性能的重要指標，一般要求跳動精度在0.003mm以內。
6、剛性：彈簧夾頭的剛性決定了其在承受切削力時的穩定性，優秀的結構設計可以提供強大的夾持力。
其他參數：
1、夾持方式：彈簧夾頭通常采用卡簧或夾緊凸輪等方式實現夾持，夾持方式的選擇取決于具體應用場景。
2、適配刀具：彈簧夾頭可適配多種刀具，如立銑刀、剛性攻絲絲錐、直柄鉆頭、鉸刀等。
3、使用壽命：彈簧夾頭的使用壽命取決于其材料、熱處理工藝、夾持方式以及使用條件等多種因素。
4、工作環境：彈簧夾頭適用于各種工作環境，包括高溫、高壓、高濕度等惡劣環境。但需注意選擇合適的材料和熱處理工藝以適應特定工作環境。
彈簧夾頭是一種典型的自動定心夾緊裝置，它同時對工件實現定位與夾緊。以下是彈簧夾頭產品的詳細細節：
產品結構：
1、整體式彈簧夾頭：通常由頭部（卡爪）、簧瓣（彈性部分）、導向部分組成。
2、鑲塊式彈簧夾頭：由夾頭體和卡塊兩部分組成，通過螺釘相聯接。夾頭體有簧瓣，工作時靠簧瓣的彈性變形來完成夾緊和松開動作。
工作原理：
當工件放入彈簧夾頭的中心孔中后，操作元件對彈簧夾頭施加向后方向的軸向拉力。
在滑動鏈面的作用下，彈簧夾頭帶鏈度的夾緊部位在徑向產生微小的彈性變形，孔徑變小，同時彈簧夾頭也會在軸向產生微小的位移，從而對工件實現均勻的夾緊。
完成加工后，操作元件的外加拉力取消，彈簧夾頭在本身的剛度作用下，彈性變形消失，孔徑變大，撤銷對工件的夾緊狀態，工件即可取出。
產品類型：
1、軸向固定式彈簧夾頭
2、軸向移動式彈簧夾頭
3、中間錐套式彈簧夾頭
4、切槽錐套式彈簧夾頭
5、兩端作用式彈簧夾頭
6、夾緊式彈簧夾頭
7、利用插頭扳手操縱的彈簧夾頭
8、手輪傳動的彈簧夾頭
9、利用手柄操作的彈簧夾頭
10、利用偏心操縱的彈簧夾頭
11、用螺旋杠桿操縱的彈簧夾頭
12、用碟形彈簧自動夾緊的彈簧夾頭
13、用尾頂尖頂緊的彈簧夾頭
14、閥用的彈簧夾頭
15、不停車彈簧夾頭
16、氣動不停車彈簧夾頭
產品特點：
1、彈簧夾頭夾緊工件的驅動動力一般采用氣缸，由于工作行程很小，所以夾緊放松動作都非?？臁?/span>
2、裝夾工件時間很短，可以實現快速上下料。
3、更換時間很短，可以實現快速更換不同尺寸的夾具。
4、相對于卡盤來說，裝夾精度更高，調頭加工時同心度保持更好。
5、對于異型和可鏜式彈簧夾頭來說，比卡盤更加節省成本，靈活性更高。
6、在內插式主軸結構的機床上，能提供短的切削力臂，從而比卡盤有更大的加工空間和加工剛性。
7、包絡式夾緊，在夾緊時可以更好地保護工件表面，且提供大的切削扭矩。
材料與硬度：
1、夾頭體材料：
（1）整體式彈簧夾頭：通常采用具有較高彈性的材料，如65Mn，淬火硬度控制在40~45HRC，以保證夾頭的彈性。
（2）鑲塊式彈簧夾頭的夾頭體：同樣采用65Mn材料，淬火硬度同樣控制在40~45HRC。
2、卡塊材料：
（1）整體式彈簧夾頭（如適用）：根據需求選擇耐磨性較高的材料。
（2）鑲塊式彈簧夾頭的卡塊：直接接觸工件，是易磨損件，因此采用耐磨性更高的材料，如GCr15，淬火硬度達到60~62HRC。
制造工藝與精度保證：
1、制造工藝：包括精車圓錐面、銑等分槽、熱處理、磨削加工等多個步驟。加工過程中使用螺紋胎等專用工具保證加工精度。
2、精度保證：通過嚴格的加工工藝和質量控制，確保夾頭的各項精度指標滿足要求。圓錐面、內徑等關鍵部位的精度對夾頭的整體精度有重要影響，因此需特別關注。
應用與維護：
1、應用：彈簧夾頭廣泛應用于機械加工領域，特別適用于小直徑工件的加工和裝夾。
2、維護：定期檢查夾頭的磨損情況，及時更換磨損嚴重的部件。保持夾頭的清潔和潤滑，以提高其使用壽命和加工精度。
產品細節
PRODUCT details
相關產品：
彈簧筒夾
彈簧筒夾刀柄
